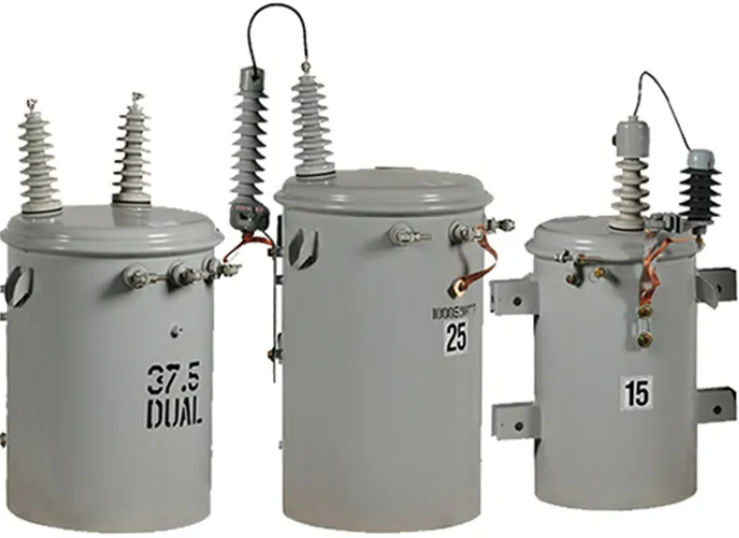

Induktsioontrafo (Instrument Transformer) on eritüüpi trafo, mida kasutatakse elektrisüsteemide voolu ja pinge mõõtmiseks, jälgimiseks ja kaitsmiseks. Need mängivad elektrisüsteemides võtmerolli, aidates edastada täpseid mõõtesignaale seire-, juhtimis- ja kaitsetoimingute jaoks.
Induktsioontrafod on kahte tüüpi: voolutrafo (CT) ja pingeTrafo(VT).

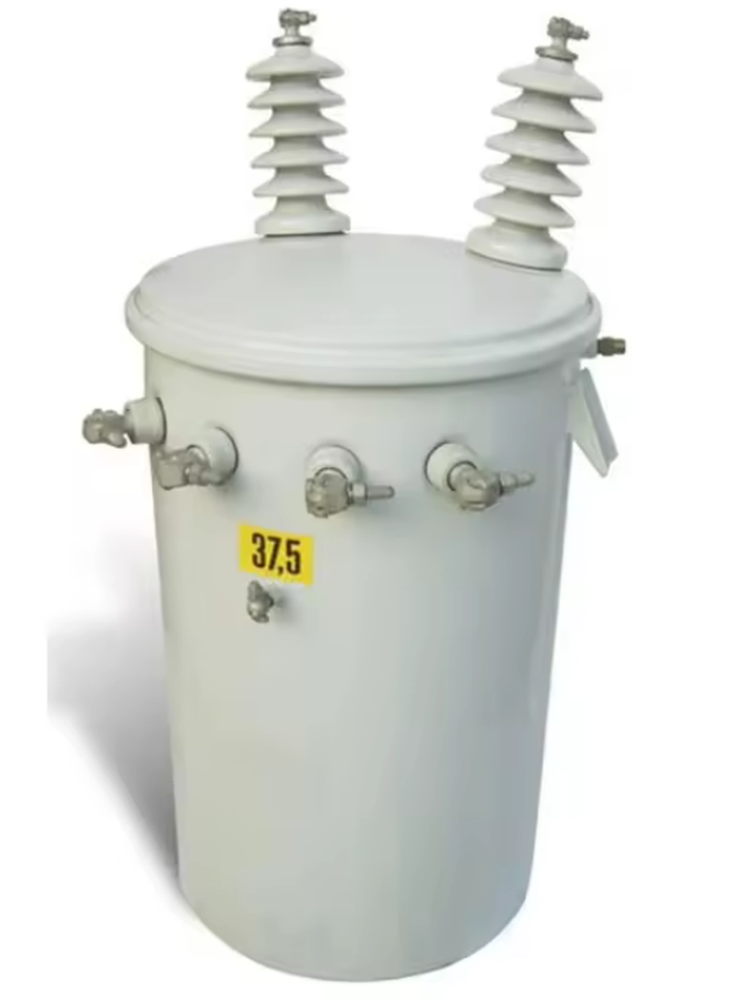

Voolutrafo (CT) tööpõhimõte: Voolutrafosid kasutatakse suurte voolude mõõtmiseks elektrisüsteemides, tavaliselt vähendades kõrgeid voolusid mõõteriistadele sobivasse vahemikku. See toimib järgmiselt.
Primaarmähis: Voolutrafo primaarmähis suunab trafosse suuri voolusid (tavaliselt sadu kuni kümneid tuhandeid ampreid).
Sekundaarne mähis: Põhimähis on ümbritsetud sekundaarmähisega ja sekundaarmähise keerdude arv on suhteliselt väike. Selle konstruktsiooni tulemuseks on voolu skaleerimise muundamine, mis muudab suure voolu madalaks vooluks.
Magnetühendus: Primaarmähises olev vool indutseerib magnetvälja toimel voolu sekundaarmähises. Pooli keerdude osakaalu tõttu väheneb vool.
Voolutrafo väljundvool on võrdeline põhimähise vooluga. Tavaliselt väljastab see standardiseeritud väikese voolu, näiteks 5A või 1A, et hõlbustada ühendamist mõõtevahendite või kaitseseadmetega.
Pingetrafo (VT) tööpõhimõte: pingetrafot kasutatakse elektrisüsteemi kõrge pinge mõõtmiseks ja kõrgepinge vähendamiseks ohutusse vahemikku. See toimib järgmiselt.
Peamähis: Pingetrafo peamähis on ühendatud kõrgepinge poolega ja võtab vastu kõrgepinge signaale.
Sekundaarmähis: sekundaarmähise keerdude arv on suhteliselt väike, võimaldades primaarmähise kõrge pinge teisendada madalamaks pingeks.
Magnetühendus: Kõrgepinge signaal indutseeritakse magnetvälja toimel sekundaarmähisesse, saavutades seeläbi pinge muundamise.
Pingetrafo väljundpinge on võrdeline põhimähise pingega. Tavaliselt väljastab see standardiseeritud väikese pinge, näiteks 110 V või 220 V, et hõlbustada ühendamist mõõteriistade või kaitseseadmetega.
